全称电控平移台:电控平移系统根本由三局部组成:平移台(机械局部),驱动电机(驱动局部),控制器(控制局部)。驱动电机及控制器主要决议驱动扭矩,分辨率,加减速度,信号处置,使用功用(如扫描,圆弧插补)等性能参数。平移台则是系统的心脏,主要技术指标如平移精度,行程,负载,稳定性,适用环境,外形尺寸均由其决议。
手动平移台与 相比主要是将驱动局部更改为手轮,并去掉了控制局部,直接使用手去人为的控制其做准确平移。手动平移台由于其驱动简单,使用灵敏,也普遍使用于各种需求做精细平移而不需求做联机自动控制的场所。
有何特性?
可以将电机的旋转运动定量转换成直线运动,其能量转换效率较高可到达70%(滚珠丝杠)。这项指标直接进步了 的负载才能。 运动精度高。定位精度和反复定位精度能够到达微米级。举个例子:假如驱动电机为步进电机,电机的歩距角为1。8°。驱动丝杠的螺距为4毫米。电机转动一圈需求200歩在平移台上反响出的直线平移为丝杠的螺距。为4毫米。那么电机每动作一步。电移台的直线平移是4/200=0。02毫米。另外步进电机的驱动用具有脉冲细分功用。能够将电机的每个动作停止细分。假如采用8细分。那么电机的每一次动作。电移台的直线平移理论上就能够到达亚微米级。
换装不同的运动转换方式,能够完成高速运动。在很多应用场所,需求进步平移台的运动速度。在这样的状况下,电移台通常会呈现这样的方式。驱动为高速伺服电机,传动为大螺距丝杠,或者齿轮齿条传动。齿形带等。这样在不牺牲精度战争稳性的前提下,进步了运动的速度。 组合使用时,能够使其上装置的工具抵达三维空间上的任意点。经过直线插补控制,可以完成复杂运动轨迹。

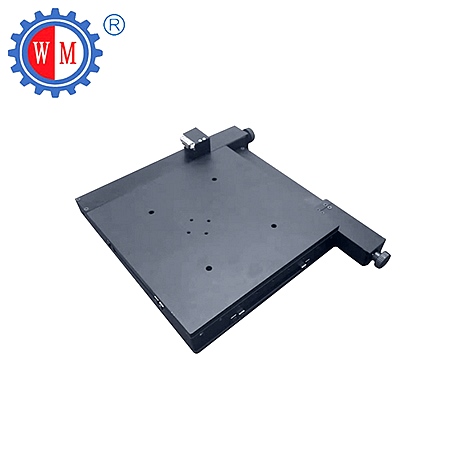

由两个 组成的十字滑台。这种滑台在机床上应用比较普遍。当工件固定于其上时,经过控制电机的完成插补运动。能够让工件的平面运动轨迹变的复杂多变。另外能够使工件准确地抵达两维空间上的任意一点。
